前期清点检查莫懈怠 做好下面每一步
01-03 04:11
制造业
油浸式变压器

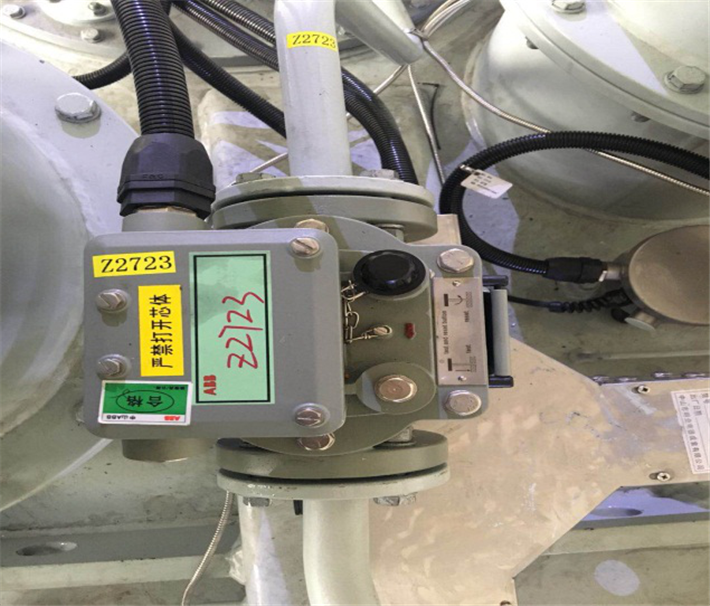

#前期清点检查莫懈怠 做好下面每一步 ##项目背景 山东某纸业有限公司新厂房扩建改造，需安装一台31500/110变压器。 ##项目难点 客户要求12月11日要验收，变压器本体在12月3日到现场，附件12月4日到现场，整个安装到试验完毕为6天，工期紧张，电无忧作为指导安装单位，需把工作时间安排的很紧凑。还好北方天气比较干燥，夜晚空气干湿度都小于50%,可以加班加点进行施工。 ##项目过程 **Day1** 拆箱检查，套管、互感器等试验，储油柜、联气管、散热器，风扇安装。12月4日早上9点左右变压器附件陆续到达现场，组织员工拆箱清点。 散热器是单独运输差不多11点到达， 12时，卸下散热器并且清点部件完毕。    下午先做套管，互感器等试验，由于运输时升高座已经按装本体上，需要将升高座拆下做互感器试验，耗时略长。同时发现本体压力释放阀外壳已经安装上，打开却发现压力释放阀未安装，故先安装压力释放阀。    晚上安排加班，先安装油枕，同时安装联气管和散热器。在安装散热器过程中先发现一组已经装好的散热器角装坏，电无忧工程师便安排检查未安装的散热器，发现一片有漆划伤并且片子上有撞痕，立即向公司反映情况并同时停止安装此散热片，ABB方要求更换两组散热片，但是时间预计要到9号能到。 **Day2** 安装集气盒、油面温度计、绕组温度计并接好二次线。 **Day3** 安装套管，注油。安装套管时发现高压引线头部被用绳子捆住引线支架上，并且升高座上没有孔解开绳子，只能先拆下升高座解下高压引线，再安装上升高座，最后安装上套管，整个过程持续到下午3点所有套管安装完毕。      需要打开放气阀的位置 **Day4** 注油、热油循环。利用真空注油机对变压器本体以及开关进行注油，注油过程中打开放气阀进行放气，下午3点左右注油完毕，重新接管子进行热油循环。 **Day5** 热油循环，并跟踪做直流电阻，变比等交接试验。晚上5点停止热油循环开始静置。 **Day6** 任务安装新的散热器，并对新散热器进行注油，静置。 **Day7** 完成静置，完成所有交接试验。 ##总结 山东项目中散热片清点过程中没有认真检查，导致一系列的问题，使得时间很紧。在以后项目中要做好项目过程中每一步，一个失误将会带来很多问题。同时，也发现一些问题，以后注意可以少走歪路。 1、本体检查过程中要求打开压力释放阀外壳检查，确认是否按装压力释放阀; 2、做电流互感器试验时，同时拆开高压电缆线铜接头。
