##背景
随着经济全球化和竞争全球化的趋势，很多制造业都面临着成本上升、产能不够和资源有限等压力，这迫使着企业重新思考他们的售后服务方法。

很多企业选择外包来应对此压力，不论是境内外包还是境外外包。服务外包成了制造业更理性的使用有限资源、改善经营及专注于核心业务的一个很好的选择。越来越多的企业通过这样的方式将精力放在核心业务上，凭借外包来强化核心业务和改善客户关系。

##服务内容
**a、产品介绍**
电流互感器分为三种：固定变比电流互感器，并联绕组式电流互感器，串联绕组式电流互感器。

(1)固定变比式电流互感器（为126KV电压等级以下），指一次和二次侧绕组的阻值是固定的。

(2)并联绕组电流互感器和串联绕组式电流互感器电压等级≥126KV。

![](/data/upload/images/20180109/111602_274549.png)

(3)串联绕组和并联绕组式电流互感器的串联排和并联排(一次侧)运输时是拆下的，要求到现场安装上。

![](/data/upload/images/20180109/111630_436586.png)

**b、安装方面**
1、检查产品

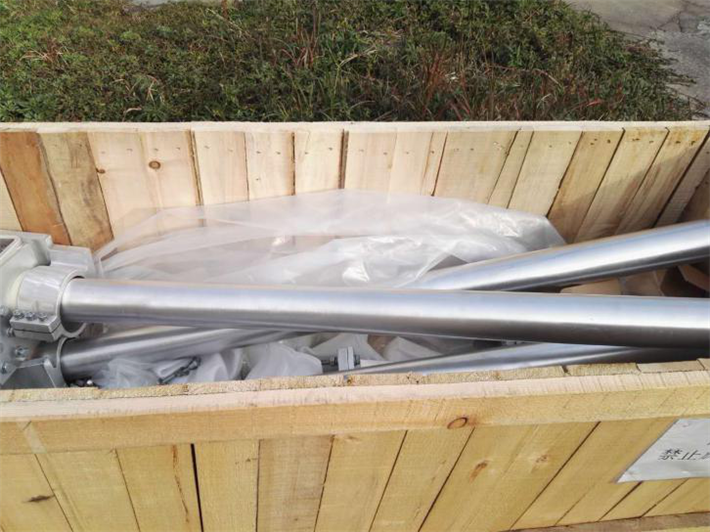

(1)检查互感器头部、接线排（110KV以产品）、瓷瓶是否在运输途中损坏，磕碰凹槽 现象。

(2)检查密度控制器是否松动，产品螺栓是否上锈。

(3)检查二次接线盒盖是否跟盒子密封良好（如果接触不好要自己调整）。

![](/data/upload/images/20180109/111715_619118.png)

2、一次侧导杆、连接排的安装
(1)126KV电压等级以上互感器产品运输时为卧式运输，所以运输过程中互感器一次侧的导杆以及串联并联排是拆下来运输的。

(2)卧倒的互感器他的P1侧（输入侧）向下，所以不可以在箱中安装导杆和连接排。

(3)互感器起吊（由卧倒到站立的过程中），露出P1段后可以停止起吊，安装完成导杆和连接排再把互感器吊站立起来。

(4)互感器出厂时默认是并联连接，如果要更换成串联连接必须提前确认清楚。同一产品同时只能有一种连接方式。

**C、充气方面**
1、国内运输气压为0.2MPa，要求将产品气压增加到密封试验气压。准备SF6气体进行补气。(下雨天不能充气)

2、将管道一头连接到气瓶，打开气瓶阀门（不能开的太大，气流速度太快可能对产品会有损伤）。

3、用物体顶住管道另一头顶针，5S之后松掉（放出管道中空气）。

4、将管道连接到互感器的充气接头上。

![](/data/upload/images/20180109/115453_768691.png)

**Tips：**
1、充气过程中各个螺纹接头处会出现水珠，要及时用干布搽掉，避免水通过螺纹渗透到气体中。

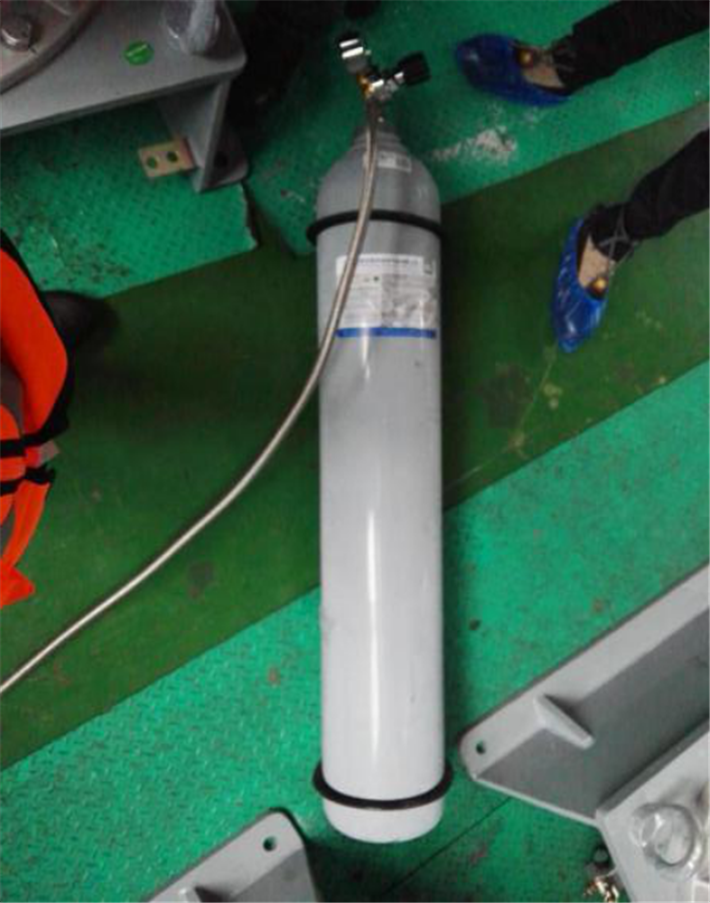

2、充气过程中，气瓶会结霜。（a可以将气瓶横放提高结霜的融化速度，b可以用洒水壶在气瓶上洒水提高结霜的融化速度）

3、充220及以上产品（例如550KV产品要充到0.5MPa），结霜后气瓶气压可能会充不上去，立即更换满气的气瓶接着充气，将结霜的气瓶更换下来，等结霜融化后去充低气压（例如产品一开始是由0.2MPa开始升压）。

![](/data/upload/images/20180109/112550_315841.png)

![](/data/upload/images/20180109/112712_510381.png)

4、二次接线盒线孔堵住
接线盒分为老式和新式的，老式接线盒二次线直接通过接线盒壁上的孔穿进接线盒，该孔没有堵住，为了防止有雨水流入接线盒中要求用玻璃胶将孔堵住。新式接线盒孔上有防水端子堵住则不需要考虑这些问题。

##现场分享
安徽淮南某现场，安装电流互感器，现场指导吊装，安装固定，一、二次检查，充气等。
![](/data/upload/images/20180109/112851_597657.png)

![](/data/upload/images/20180109/112908_643626.png)

##经验分享
1、熟悉每一台设备从生产到出厂都经过哪些工序，每一道工序的工艺流程。

2、掌握各种电压等级的设备的铭牌参数，使用性能，常见的故障（需要更多的现场实战历练）。

3、现场服务完全参照ABB作业指导书，符合现场服务要求规范。

4、服务完成交接工作，交代注意事项，签署服务记录卡，拍照存档。
