震惊！断路器“换头术”！

《聊斋志异》中，妙手神医陆判官给书生朱尔旦先是换了一个心脏，令其文思大进考中举人，而后，当书生提到妻子不美时，陆判官为朱妻换上了一颗美人头，当然，这只是神话故事。如今，耗时36小时、成本达750万英镑(约合7000万人民币)的换头术将于明年在中国进行，但人脑不同于其他器官，构造复杂，神经线比任何其他肢体都要复杂细微，它与脊髓连接，组成人体的中枢神经系统，是整个神经系统的控制中心，中枢神经一旦被切断，即刻面临死亡！我伙呆！不过最近，电无忧的工程师们大胆假设小心求证，在电气设备上完成了一次“换头”的创举！

![换头术](/data/upload/images/20160714/142433_467664.jpeg)

2016年6月9日，那是一个月黑风高的夜晚，窗外鸟叫蝉鸣，屋内凉风习习，忽闻一阵急促的手机铃声划破宁静。接到通知，佳世达培训基地进线开关故障，上级开关跳闸，导致全基地停电，许多重大事宜无法正常进行，情况十分紧急！电无忧技术工程师立即紧急集合，赶往现场。

#### 一、现场故障
　　10000V摇表对母线摇绝缘阻值正常，拆除电缆头对电缆摇绝缘阻值正常，10000V摇表对开关本体相间摇绝缘为无穷小，相对地绝缘为无穷小。确认为断路器小车本体故障，不能修复，即便能修复也存在不确定因素。

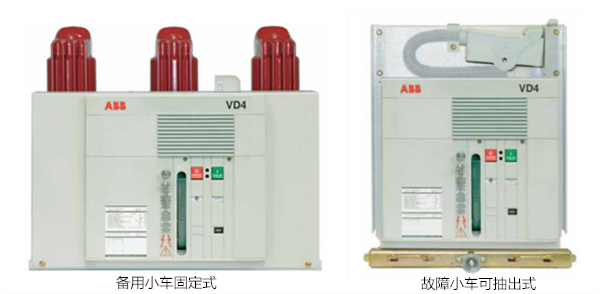

　　由于现场情况紧急，该公司台湾籍管理层居住在该基地，与客户方设备管理负责人沟通，确认有一台固定定式ABB VD4可以调用。该开关的基本配置为：型号：VD4 1206-25M,额定电流：630A，额定短时开断电流：25KVA，基本参数可以与故障断路器匹配。

  ![ABB VD4](/data/upload/images/20160714/142702_626641.png)

#### 二、更换步骤
1、断开备用开关柜电源：先将备用开关柜的操作电源断开，将能源释放，使得电源隔离。
2、拆除备用小车导线和螺栓：备用开关拆除VD4小车的二次导线，拆除固定式VD4的4颗固定螺栓，并安全抬下固定式VD4。
![拆除螺栓](/data/upload/images/20160714/143226_970136.jpeg)
3、触臂：先将备用开关的触臂拆下，而后把故障开关的触臂拆下，并安装在备用开关上。
4、底盘拆换：把故障开关的小车底盘拆下安装在备用开关上。底盘车在柜内有隔离试验位置和工作位置，每一位置均设有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。
5、航空插头线束：把故障开关的航空插头线束在当中剪断，再将备用开关固定小车二次导线每根逐一接入航空插头。
![底盘拆换](/data/upload/images/20160714/151128_483275.jpeg)
6、分合闸：固定式备用开关具备分合闸功能，合闸是设备得电运行,分闸是设备停电停用，具备摇进摇出功能，摇进出可分为3个位置 ----连接位置----试验位--------断开位。
7、动静触头：在柜外试验手动合闸，手动储能，电动分合闸，电动储能；再将新拼好的小车摇入工作位置，观察活门打开的状态和动静触头接触状态。
![动静触头](/data/upload/images/20160714/143542_933673.jpeg)
8、检查调试：最后再在开关柜上进行电动分合闸试验，检查设备是否能正常运行。
![](/data/upload/images/20160714/143925_945758.jpeg)

------------
　**小编后记：技术难点汇总如下**
**1、故障小车底盘无法安装到固定小车上**（难度系数☆☆☆☆）
固定式VD4只有靠近触臂方向有两个孔位穿入固定螺栓，而底盘安装在固定小车上要4颗螺栓，最后再配螺栓，重新开孔得已解决。
**2、设备年龄差距大**（难度系数☆☆☆☆☆）
两台小车生产年代相差10年，确定所有尺寸的互换性花费了很多的时间。逐一测量确认不能放过任何一个细节，最后匹配成功。
**3、小车活门驱动器调整 **（难度系数☆☆☆☆）
